Греющий кабель

Системы электрообогрева получили широкое распространение и в производственной сфере, и в быту. Они успешно применяются для обогрева трубопроводов, промышленных объектов, емкостей производственного назначения, а также в антиобледенительных системах и при оборудовании в жилых помещениях так называемого «теплого пола». Во всех наиболее современных системах обогрева используется специализированный греющий кабель.

Греющий кабель

Кабель имеет довольно сложную, многослойную конструкцию. Принцип его работы основан на преобразовании электрической энергии в тепловую. Сердцевину составляет токопроводящая жила большого сопротивления (одна или несколько в зависимости от типа кабеля), через которую пропускается электрический ток. При прохождении электротока происходит нагревание по всей поверхности. Второй слой – это экранирующая сетка. Наружный слой – полимерная теплоизоляция, защищающая кабель от воздействий внешней среды.

В настоящий момент разработаны и производятся два вида греющего кабеля: резистивный и саморегулирующийся. Каждый из них имеет свои технологические и конструктивные особенности, достоинства и недостатки. Поэтому, каждый из видов применяется для решения различных задач и имеет свою область применения.

Греющий кабель резистивный

Данный вид представляет собой металлическую жилу высокого сопротивления с медной экранирующей сеткой и наружным термоизоляционным слоем. Характеризуется постоянным сопротивлениеми одинаковой мощность обогрева по всей длине. Резистивный кабель при подключении к системе обогрева требует непрерывного температурного контроля, который осуществляется при помощи термостатов.

К достоинствам резистивного греющего кабеля можно отнести невысокую цену. Стоимость системы электрообогрева с использованием данного вида кабеля, будет значительно ниже, чем в случае применения саморегулирующегося.

Важным плюсом является возможность укладывать резистивный кабель в несколько слоев для достижения необходимой мощности.

Еще один положительный момент – высокая эластичность, что позволяет оборудовать систему обогрева рельефной поверхности, на которой кабель нужно выкладывать под определенным углом.

Однако имеются и недостатки. Основной – это высокое энергопотребление в процессе эксплуатации. Мощность резистивного греющего кабеля не регулируется и остается неизменной независимо от потребности в обогреве. Дополнительной статьей расходов становятся датчики температуры и терморегуляторов, необходимые при установке систем обогрева. При отсутствии контроля температуры элементы системы могут легко перегореть. Значительным ограничением для применения резистивного кабеля является невозможность его нарезки на необходимые для монтажа отрезки. Этот недостаток производители пытаются устранить, выпуская кабель разной длины.

Греющий кабель саморегулирующийся

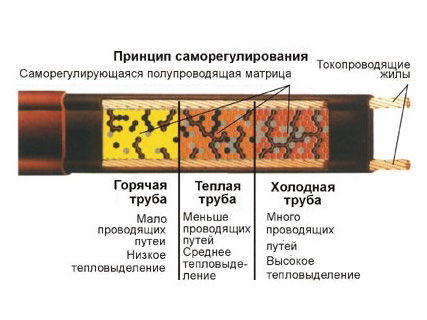

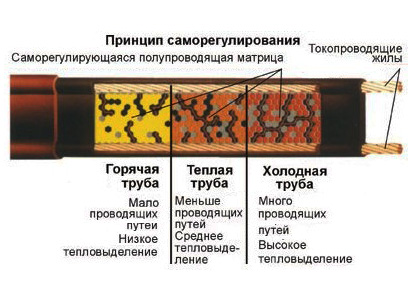

Такой кабель является более экономичным и надежным для систем электрического обогрева. В его основе лежит углеродистая (полимерная) матрица, расположенная между двумя электропроводами. Она способна выделять тепло в зависимости от температуры конкретного участка. Технология заключается в воздействии на матрицу холодных и теплых температур: при охлаждении она сжимается, сила сопротивления снижается, и мощность теплоотдачи увеличивается. При повышении температуры идет обратный процесс. Таким образом, саморегулирующийся греющий кабель выделяет столько тепла, сколько необходимо в конкретных погодных условиях и для данного сегмента обслуживаемой поверхности. При изменении мощности обогрева, температура внешнего покрытия греющего кабеля остается постоянной.

К достоинствам саморегулирующегося кабеля можно отнести высокую экономичность, отсутствие необходимости в дополнительной терморегуляции. Его используют для установки систем обогрева любой сложности. Единственный серьезный недостаток – это высокая цена.

Для компенсации недостатков оба вида кабеля могут использоваться одновременно. Таким образом достигается высокая экономичность материалов и оптимизация эксплуатационных расходов.

Резистивные и саморегулирующиеся кабели также подразделяются на одножильные и двужильные.

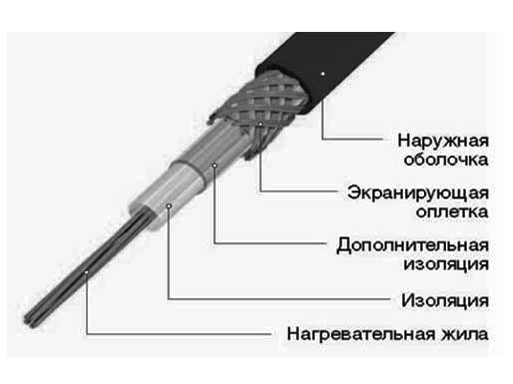

Одножильный кабель

Это наиболее простой и дешевый вид кабеля, однако, он имеет ряд существенных недостатков.

Во-первых, при прохождении электрического тока, вокруг проводника возникает неблагоприятное для человека электромагнитное поле. Производители стараются снизить эффект, совершенствуя оплетку, но полностью справиться с негативным фактором не получается. Из-за данной особенности одножильный греющий кабель в основном используется в нежилых помещениях и на открытых пространствах.

Во-вторых, для работоспособности системы электрическую цепь нужно замкнуть, поэтому оба конца одножильного кабеля необходимо подключать к источнику электропитания.

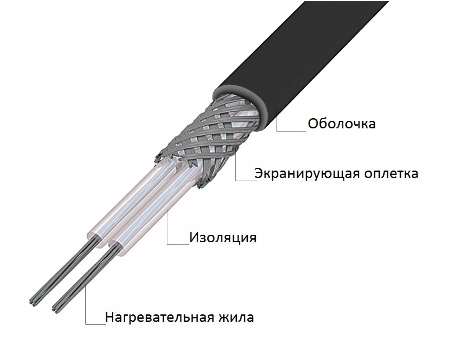

Двужильный кабель

Имеет внутри две токопроводящие жилы. Ток по ним течет в противоположных направлениях, что приводит к взаимной компенсации электромагнитных полей. Уровень электромагнитного излучения такого кабеля намного ниже, поэтому его можно устанавливать для обогрева в жилых помещениях. Кроме того, после укладки его по поверхности, второй конец не нужно возвращать к исходной точке подключения.
